Siłowniki hydrauliczne jednostronnego działania przekształcają energię hydrauliczną w ruch liniowy. Wyróżniają się prostą konstrukcją, wysoką efektywnością oraz trwałością, dlatego są popularnym wyborem w różnych zastosowaniach przemysłowych.
W poniższym artykule przyjrzymy się zasadzie pracy siłowników jednostronnego działania, ich budowie, typom oraz kluczowym cechom, które sprawiają, że są chętnie stosowane w wielu systemach hydraulicznych.
Spis treści:
- Jak działa siłownik hydrauliczny jednostronnego działania?
- Jakie elementy składają się na konstrukcję siłownika jednostronnego działania?
- Typy siłowników jednostronnego działania
- Jakie są podstawowe cechy siłowników jednostronnego działania?
- Jakie są zalety i wady siłowników jednostronnego działania?
- Na co zwracać uwagę przy wyborze siłownika?
- Jakie są różnice między siłownikami jednostronnego a dwustronnego działania?
- Jakie są najczęstsze awarie siłowników jednostronnego działania i jak je naprawić?
Jak działa siłownik hydrauliczny jednostronnego działania?
Siłownik jednostronnego działania to urządzenie, w którym ruch roboczy jest realizowany w jednym kierunku za pomocą ciśnienia oleju hydraulicznego. Powrót tłoczyska do pozycji wyjściowej odbywa się pod wpływem siły zewnętrznej, którą generuje sprężyna powrotna lub siła grawitacji.
Dzięki takiej konstrukcji siłowniki jednostronnego działania są bardziej ekonomiczne i prostsze w obsłudze niż ich dwustronne odpowiedniki, a jednocześnie zapewniają wysoką niezawodność oraz efektywność pracy.
Jakie elementy składają się na konstrukcję siłownika jednostronnego działania?
Każdy siłownik jednostronnego działania składa się z kilku komponentów, które zapewniają jego prawidłowe funkcjonowanie.
- Tłok – główny element roboczy, przesuwający się w obudowie pod wpływem ciśnienia oleju.
- Tłoczysko – połączone z tłokiem, przenosi siłę na zewnętrzne elementy konstrukcyjne.
- Olej hydrauliczny – medium robocze, które przenosi energię hydrauliczną do siłownika.
- Obudowa – chroni elementy wewnętrzne i zapewnia szczelność układu.
- Odpowietrznik – umożliwia usunięcie powietrza z przestrzeni roboczej, zapobiegając nieefektywnej pracy siłownika.
Typy siłowników jednostronnego działania
W Eurotech oferujemy różne warianty siłowników jednostronnego działania. Usystematyzowaliśmy modele z podziałem na następujące typy:

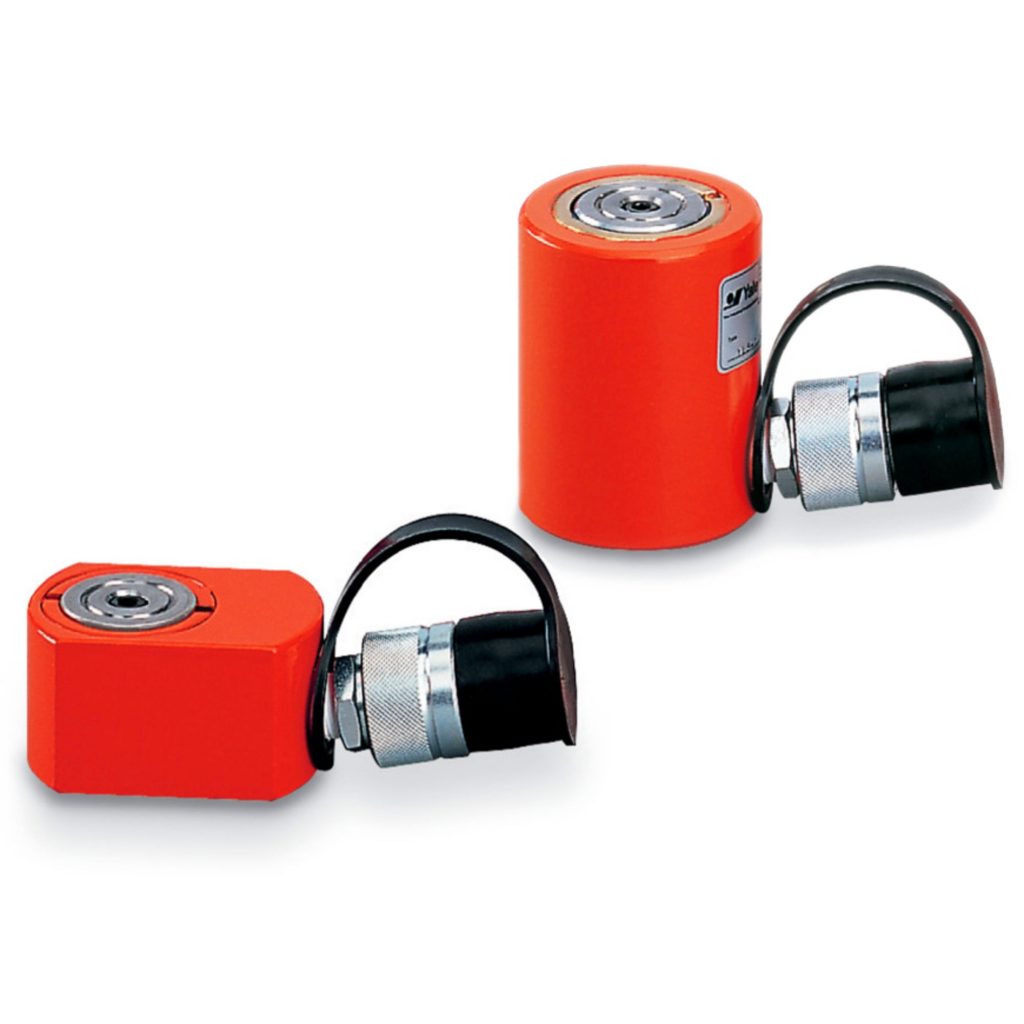

- Siłowniki hydrauliczne niskiej zabudowy – np. Yale YLS, sprawdza się w miejscach o ograniczonej przestrzeni.
- Siłowniki hydrauliczne przelotowe – np. Yale YCS, ma otwór przelotowy w środku cylindra, który pozwala na wyciskanie tulei.
- Siłowniki hydrauliczne uniwersalne – np. Yale YS, wszechstronne i dostosowane do szerokiej gamy zastosowań.
- Siłowniki hydrauliczne wielkotonażowe – np. Yale YEGB, przeznaczone do ciężkich zastosowań wymagających dużej siły.
Zobacz też: Zastosowania siłownika hydraulicznego jednostronnego działania Yale YS
Jakie są podstawowe cechy siłowników jednostronnego działania?
Ruch roboczy siłowników jednostronnego działania odbywa się tylko w jednym kierunku. Urządzenia wyróżniają się prostą budową i łatwością obsługi. Niewielka liczba komponentów sprawia, że są mniej podatne na awarie. To popularne rozwiązanie w wielu aplikacjach przemysłowych, gdzie liczy się wydajność i oszczędność.
Łatwość montażu sprawia, że integracja siłownika z istniejącymi systemami jest szybka i nie wymaga skomplikowanych procedur. Ich kompaktowa budowa pozwala na zastosowanie w miejscach o ograniczonej przestrzeni. Ponadto znajdują szerokie zastosowanie w przemyśle, rolnictwie oraz automatyce.
Jakie są zalety i wady siłowników jednostronnego działania?
Jak już wspomnieliśmy, siłowniki jednostronnego działania charakteryzują się prostą konstrukcją, co przekłada się na ich niezawodność i mniejsze ryzyko awarii. Dzięki wykorzystaniu sprężyny powrotnej lub działania grawitacji do cofania tłoka wymagają jedynie jednego źródła zasilania – ciśnienia roboczego. To sprawia, że są bardziej energooszczędne i łatwiejsze w instalacji niż ich dwustronne odpowiedniki. Następną zaletą jest ich kompaktowość i lekkość, dlatego są dobrym rozwiązaniem w aplikacjach, gdzie liczy się oszczędność miejsca i prostota sterowania.
Niestety mają również swoje ograniczenia – siła działania jest asymetryczna, ponieważ ruch w jedną stronę realizowany jest pod wpływem ciśnienia, a w drugą przez sprężynę lub siłę zewnętrzną. Może to skutkować mniejszą precyzją oraz ograniczoną siłą działania w kierunku powrotnym.
Na co zwracać uwagę przy wyborze siłownika?
Przy wyborze siłownika ważne jest określenie jego przeznaczenia i warunków pracy. Najważniejszym parametrem jest skok roboczy tłoka, czyli maksymalna droga, jaką może pokonać. Istotne jest również ciśnienie robocze, które określa, jakie wartości ciśnienia sprężonego powietrza lub oleju hydraulicznego są wymagane do prawidłowego działania siłownika.
Kolejną kwestią jest siła działania – musi być odpowiednia do obciążenia, które siłownik ma pokonywać, a jej wartość zależy od ciśnienia oraz średnicy tłoka. Warto także zwrócić uwagę na rodzaj mocowania, aby zapewnić stabilność i właściwą pracę w danym układzie mechanicznym. Materiał wykonania ma istotne znaczenie w kontekście trwałości i odporności na korozję, zwłaszcza w środowisku wilgotnym lub narażonym na działanie chemikaliów. Jeśli siłownik ma pracować w trudnych warunkach, warto wybrać model odporny na wysokie temperatury lub agresywne substancje.
Istotnym aspektem jest szybkość działania oraz sposób sterowania – w aplikacjach wymagających precyzyjnego pozycjonowania lepszym wyborem mogą być modele z zaworami regulującymi przepływ.
Przeczytaj także: Siłownik hydrauliczny jednostronnego działania – na jakie parametry zwrócić uwagę przy wyborze?
Jakie są różnice między siłownikami jednostronnego a dwustronnego działania?
Siłowniki jednostronnego działania operują ruchem roboczym w jednym kierunku, a powrót tłoka odbywa się za pomocą sprężyny lub siły zewnętrznej. W efekcie są prostsze w budowie, bardziej ekonomiczne i łatwiejsze w montażu. Ich ograniczeniem jest jednak asymetryczna siła działania oraz mniejsza precyzja w powrocie tłoka.
W przeciwieństwie do nich siłowniki dwustronnego działania wykorzystują ciśnienie w obu kierunkach ruchu tłoka, co pozwala na uzyskanie równomiernej i kontrolowanej siły zarówno w wysuwie, jak i powrocie. Dzięki temu zapewniają większą precyzję i są bardziej uniwersalne, znajdując zastosowanie w aplikacjach wymagających płynnej i dynamicznej regulacji ruchu. Ich bardziej skomplikowana konstrukcja wiąże się jednak z koniecznością zastosowania dodatkowych zaworów sterujących oraz większym zużyciem energii.
Wybór między tymi dwoma rodzajami siłowników zależy od specyfiki zastosowania. Jeśli istotna jest prostota, ekonomia i kompaktowość, lepszym rozwiązaniem będzie siłownik jednostronnego działania, natomiast w sytuacjach wymagających precyzji i pełnej kontroli nad ruchem, lepiej sprawdzą się siłowniki dwustronnego działania.
Jakie są najczęstsze awarie siłowników jednostronnego działania i jak je naprawić?
Siłowniki jednostronnego działania mogą ulegać różnym usterkom, które wynikają zarówno z intensywnej eksploatacji, jak i niewłaściwej konserwacji. Jednym z częstych problemów jest wyciek oleju, spowodowany uszkodzeniem uszczelnień. Objawia się to spadkiem ciśnienia oraz mniejszą skutecznością działania siłownika. W takim przypadku konieczna jest wymiana uszczelek lub regeneracja tłoczyska.
Kolejną awarią może być uszkodzenie tłoka lub tłoczyska, co często wynika z nadmiernego obciążenia lub niewłaściwego użytkowania. Może to prowadzić do nierównomiernej pracy lub całkowitego zablokowania ruchu siłownika. Naprawa obejmuje wymianę uszkodzonych elementów lub ich regenerację.
Zdarza się także zapowietrzenie układu hydraulicznego, które objawia się nierówną pracą siłownika lub spadkiem jego wydajności. Rozwiązaniem jest odpowietrzenie systemu poprzez specjalne zawory. Rzadziej spotykanym, ale poważnym problemem jest zanieczyszczenie oleju hydraulicznego, co może prowadzić do uszkodzeń wewnętrznych komponentów siłownika. Regularna wymiana oleju oraz stosowanie odpowiednich filtrów pozwalają zapobiegać tego typu awariom.
Siłowniki jednostronnego działania to wydajne i ekonomiczne rozwiązanie stosowane w różnych gałęziach przemysłu. Kupując odpowiedni model, należy zwrócić uwagę na parametry techniczne, takie jak siła naporu, skok tłoka czy objętość oleju.
W ofercie firmy Eurotech znajdziesz szeroki wybór siłowników jednostronnego działania, w tym modele niskiej zabudowy, przelotowe, uniwersalne i wielkotonażowe. Naszym klientom proponujemy wyłącznie wysokiej jakości produkty marki Yale, które gwarantują długą i bezawaryjną pracę. Zachęcamy do zapoznania się z pełną ofertą na stronie internetowej firmy.
